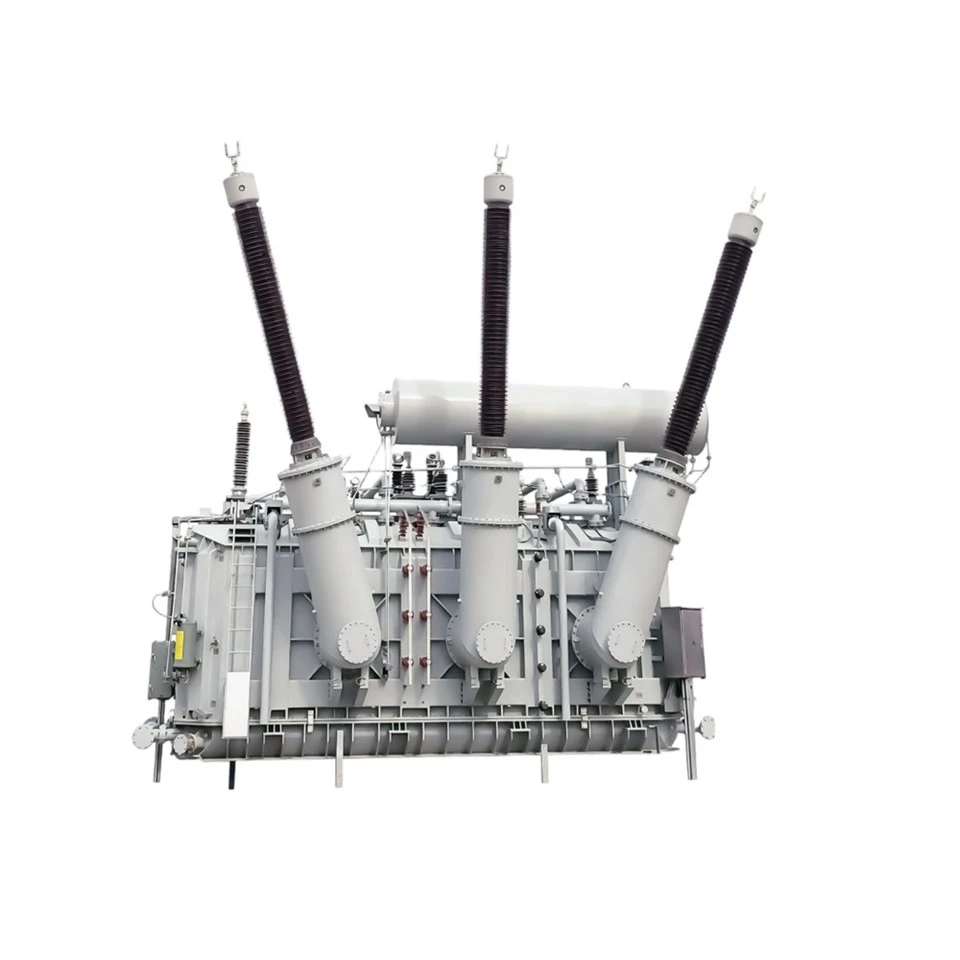

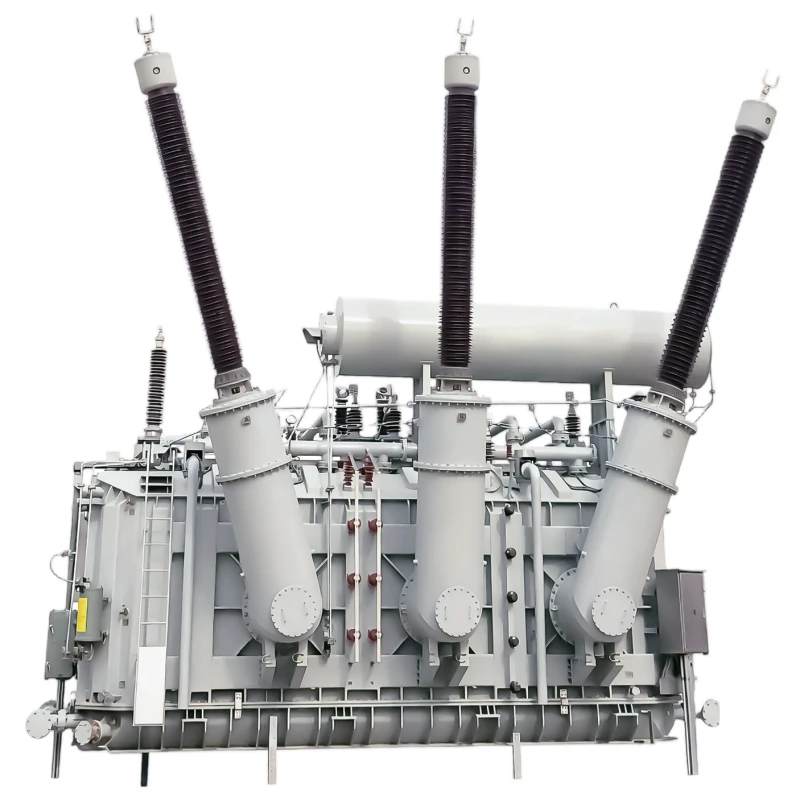

Ruibian (Jiangsu) Electric Power Co., Ltd. é um dos principais fabricantes e fornecedores de transformadores de potência imersos em óleo-de ultra{3}}alta tensão de 500kv na China. Com muita experiência, nossa fábrica oferece produtos de alta qualidade fabricados na China com preços competitivos. Bem-vindo a entrar em contato conosco para obter a lista de preços.
Materiais premium e processos de fabricação de{0}}nível superior
Núcleo de ferro ultra{0}}otimizado
São usadas chapas de aço silício ultra{0}}finas- gravadas a laser com 0,23 mm ou até 0,20 mm de espessura. Combinado com juntas sobrepostas escalonadas e com tratamento de superfície de plasma para o núcleo, a perda do núcleo é reduzida abaixo de 0,7 W/kg.
Sistema de isolamento-ultraconfiável
O isolamento principal adota uma estrutura composta de placas de isolamento extra{0}}espessas (espessura maior ou igual a 8 mm) e lacunas de óleo de precisão. Sua tensão suportável de frequência de energia atinge não menos que 630kV por 1 minuto, e a tensão suportável de impulso de raio atinge um valor máximo de 1675kV.
Montagem de saída-ultraprecisa-
São aplicados conjuntos de saída capacitivos importados de marcas como Weidmann e Hitachi Energy. Telas capacitivas multi-camadas equalizam a distribuição de tensão, limitando a intensidade máxima do campo elétrico operacional a 8kV/mm ou menos.
Tanque de óleo ultra{0}}robusto
Construído com placas de aço de alta-resistência de 16 mm a 20 mm de espessura. Ele pode suportar pressão de vácuo de até 133Pa e pressão interna acima de 0,15MPa. A análise de elementos finitos é realizada para garantir a segurança durante o transporte e a operação-de longo prazo.
Principais vantagens
1. Capacidade ultra-grande:A capacidade trifásica-de uma única unidade varia de 500MVA a 1.000MVA, e a capacidade-monofásica pode chegar a 400MVA, atendendo às demandas de transmissão de energia de bases de energia de nível-de gigawatt.
2. Perda de energia extremamente baixa:Projetado para atender aos-padrões de eficiência de nível superior S22 e S23. Com uma estrutura de circuito magnético 3D e layout de enrolamento otimizado, a perda total é reduzida em 40 a 50 por cento em relação ao padrão GB/T 6451.
3. Descarga parcial extremamente baixa:A magnitude da descarga parcial é controlada abaixo de 30pC com o apoio de uma oficina de montagem ultra-limpa (limpeza ISO Classe 6), enchimento preciso de óleo a vácuo e controle rigoroso de defeitos durante toda a produção. A vida útil do isolamento é bastante prolongada.
4. Monitoramento inteligente abrangente:Equipado com um conjunto completo de sistemas inteligentes de monitoramento de transformadores, abrangendo análise de gases dissolvidos, medição de temperatura de fibra óptica, detecção de descarga parcial, monitoramento de características mecânicas para comutadores de derivação em-carga, monitoramento de isolamento de buchas e monitoramento de vibração.
5. Soluções alternativas-ecologicamente corretas:Óleo isolante de éster natural, como FR3 e Midel 7131, está disponível como atualização opcional. Apresenta biodegradabilidade e riscos de incêndio extremamente baixos, tornando-o ideal para locais com rigorosos requisitos de proteção ambiental.
Cenários de aplicação
- Interconexão{0}}de rede entre regiões: subestações centrais na rede elétrica principal de 500kV/550kV
- Super{0}}usinas de energia de grande porte: transformadores-elevadores para unidades de energia térmica de 1.000 MW e grandes bases de energia nuclear
- Energia eólica offshore: Transformadores de interconexão para sistemas de transmissão de corrente contínua de alta tensão (VSC-HVDC) conversores de fonte de tensão
- Projetos de suporte a UHV: transformadores-rebaixadores e transformadores de ligação para determinadas subestações UHV
Embalagem e Transporte
Transporte marítimo como principal método de entrega
A maioria dos transformadores de 550 kV são enviados por via marítima para locais de projetos, como centrais nucleares costeiras e plataformas eólicas offshore. O tanque de óleo passa por um tratamento anti{2}}corrosão pesado em conformidade com o grau de corrosão C5M.
Montagem final-no local
Devido às dimensões e ao peso superdimensionados, os transformadores são entregues como produtos semi{0}}acabados. Os procedimentos finais, incluindo instalação de peças ativas, conexão de cabos e enchimento de óleo a vácuo, são concluídos em uma sala de montagem limpa na chegada.
Componentes sobressalentes importados
Buchas,{0}}comutadores de derivação em carga, equipamentos de refrigeração e outras peças importantes podem ser importados. As licenças de importação relevantes e as formalidades de inspeção de mercadorias precisam ser processadas antecipadamente.
Perguntas frequentes
Q1: Por que os autotransformadores são amplamente adotados para aplicações de 500kV/550kV?
R: Em comparação com transformadores de dois{0}}enrolamentos, os autotransformadores apresentam menor espaço ocupado, menor peso, menor perda de energia e menor investimento geral. Eles são particularmente adequados para cenários de grande-capacidade com uma taxa de transformação relativamente pequena, como 550/242kV.
Q2: Quais são as diferenças entre o óleo isolante de éster natural e o óleo mineral de transformador?
R: O óleo éster natural possui um ponto de combustão superior a 300 graus, enquanto o óleo mineral atinge apenas 160 graus. É biodegradável e possui forte capacidade de absorção de água para retardar o envelhecimento do papel isolante. Porém, tem um preço mais alto e a compatibilidade com todos os materiais de vedação deve ser verificada antes do uso.
Q3: Por que o aterramento confiável da extremidade do tap da bucha é crítico?
R: O mau aterramento da extremidade da derivação da bucha capacitiva acionará uma descarga potencial suspensa, o que pode eventualmente levar à explosão da bucha. Inspeções regulares nas conexões de aterramento da extremidade do tap são necessárias durante a operação para manter um aterramento estável e confiável.
